氯化镁水溶液的冷却特性
氯化镁水溶液的冷却特性
不同浓度的氯化镁水溶液的冷却速度曲线见图从图可以看出，30%MgCl2水溶液最大冷速约为1600℃/s,对应的温度550℃左右，特性温度约为750℃，300℃以下的低温区冷速较慢。这是由于氯化镁可降低蒸汽膜的稳定性，促使蒸汽膜早期破裂，提高了特性温度，增大了600~700℃高温区的冷却速度，而在300℃以下的低温区，由于黏度的增加，致使冷却速度明显下降。

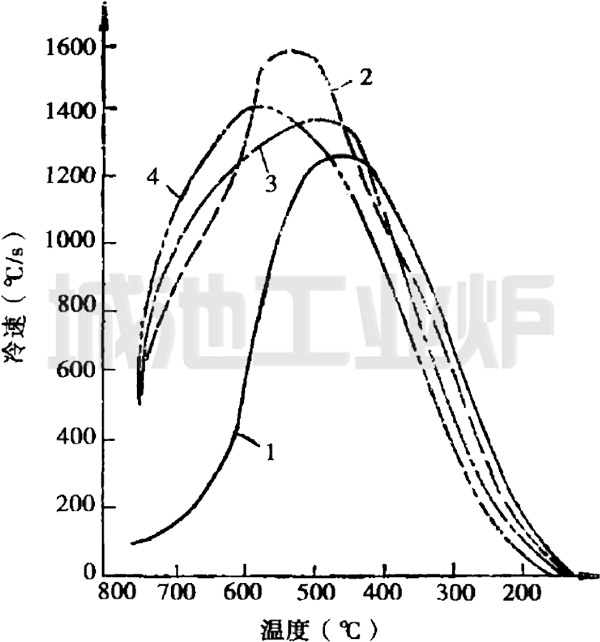

图 不同浓度氯化镁水溶液（20℃)的冷却 速度曲线（Φ20mm银球）
1. 10% 2. 30% 3. 50% 4. 70%

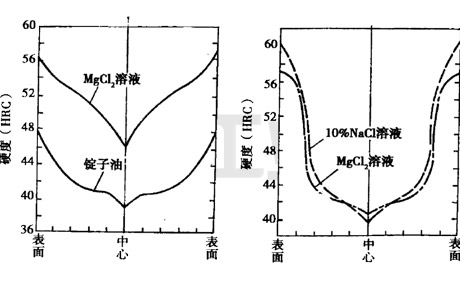

40Cr钢、T8钢在氯化镁水溶液与油、盐水中淬火的淬透性对比。可以看出，氯化镁水溶液的冷却能力略低于盐水，而远高于油。
(a)40Cr钢,Φ38x60mm,840℃,1.5h (b)T8钢,Φ28x50mm,840℃,1.5h
图 钢在氯化镁水溶液与油、盐水中淬火的淬透性对比
氯化镁水溶液通常使用密度为1.05~1.46g/cm3的饱和水溶液，使用温度为10~60℃，可在静止、搅拌、循环状态下使用。
氯化镁水溶液适用于碳素结构钢、碳素工具钢、低合金结构钢、弹簧钢等钢种的淬火。
