引出棒的密封

引出棒的密封

2017-06-20 19:34:39

0次

引出棒的密封

　　如图所示，将有螺纹的法兰盘焊在炉壳钢板上，使引出棒穿过瓷管。在端头缝隙中填塞水玻璃浸泡过的石棉绳，将锁紧螺母旋紧，并在内膛填入绝缘密封填料，再旋紧绝缘螺塞即可。

引出棒密封结构

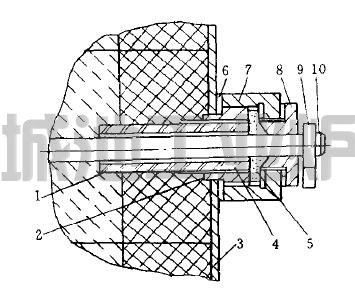

图引出棒密封结构

1一瓷管 2—法兰盘 3—炉壳钢板 4 一石棉绳 5—绝缘密封填料 6—石棉橡胶垫 7—螺母 8—螺塞 9一引线夹 10—引出棒
