热处理淬火槽制作
热处理淬火槽制作
热处理淬火槽的制作,首选选择合适类型的淬火槽。前面配置连续式淬火炉(如网带炉、托辊炉、推杆炉等),就需要选择连续式淬火槽,并加以制作一台提升机,更好的衔接下一个热处理工艺,以便高效率的实现连续式生产。针对周期作业淬火炉(如箱式炉、台车炉、井式炉、滚筒炉等),选择全密封自动淬火槽,对于较重或较多淬火工件宜选择加装提升系统,一是降低劳动强度,提高淬火热处理效率;二是提升安全设施,防止淬火过程中因突发停电、机械故障起火造成火灾;三是密封结构淬火过程中产生的油烟、废气集中处置,工作环境清洁得到有效控制。间歇式运用的很多,今天城池工业炉就详细跟大家介绍一下间歇式淬火槽的制作:
先制作
淬火槽槽体。槽体大小一般选择为淬火量的装容量一般取淬火工件重量的6~10倍为宜。槽体一般采用槽钢、角钢为框架,将钢板密焊成型。各系统支架、管道接口需要同时制作。槽体制作完毕后需要检查各焊缝不能有渗漏,管路需要做加压测试,条件允许可以用检漏仪进行检测。
槽体完工后先行布置提升系统,检查提升系统无卡顿现象、运行正常平稳,提升系统完工,将槽提升架取出备用。
安装搅拌循环系统,导流制作安装牢固、合理。搅拌系统运行平稳,无刮擦、松动。
加热系统先布置好各加热管,淬火介质为油时加热功率选小一些,淬火介质为水及水溶液适当加大加热功率,淬火液介于二者之间。槽体内部应设置一挡板加以保护。
冷却系统应根据热处理工艺选择合适方式冷却方式,通过泵的运行使淬火介质通过冷却器(冷却塔)冷却降温。特别是淬火量大或天气炎热情况下冷却系统的重要性凸显出来。根据泵的位置设计好过滤系统,一方面可以保护管路、泵和冷却器,另一方面可以收集氧化皮等杂质。因为需要定期清理,所以取出安装要便捷。
淬火介质为油时需要配置自动灭火系统,灭火系统选择氮气或者二氧化碳,灭火后淬火介质不受影响可以继续使用。包括内壁灭火管路、火灾检测和自动喷淋模块组合而成,可以实现自动灭火。
提升架放回槽体内。安装各盖板,淬火槽门应当同提升机构联动,当提升机构下降淬火时门可以自行落下,提升时门可以自动打开,也可以做成自动门或手动门。预留好排烟口,直接连接油烟收集或油烟净化系统。

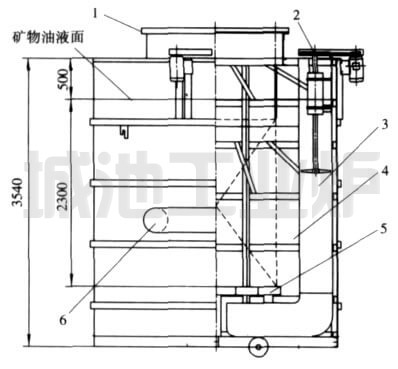

淬火槽结构图
1.密封槽盖 2.搅拌器 3.导流筒 4. 主槽体5.料架 6.循环冷却系统
同时控制系统可以同步进行,将各系统相连,线路布置完工,并重新检查各系统是否正常,连接无误。
进入组合调试测试阶段,通电检查,逐个部件、电机、运行仪表指示灯工作正常,各传动件运行平稳,无受卡现象,加热接触点无松动现象,开始装载试车,确保各系统运行正常。
进行槽体表面清理、打磨、找平、涂装,不锈钢部位可以选择不做表面处理。槽体内部各部件做好防锈防腐措施。
